Hola amigo qué tal os he preparado unas hojas esquema dónde vamos a ver el mejor modo de realizar una instalación de fontanería bajo mi punto de vista vamos a ver los diámetros aconsejados las distancias que tenemos que dejar entre las tomas con respecto al suelo y en definitiva en global como creo yo que deberíamos realizar esa obra nueva o esa reforma si realizamos nuestra instalación como yo os voy a aconsejar.

Nunca nos vamos con las tuberías de desagües tampoco nos tenemos por qué cruzar con los típicos macarrones de la electricidad vamos a saber siempre dónde están las tuberías por lo tanto a la hora de taladrar para colocar por ejemplo: un espejo sabemos dónde están exactamente nuestros tubos así que no vamos a tener ningún problema tampoco en ese aspecto en definitiva si realizamos la instalación como propongo todo va a ser mucho más eficiente nos va a costar menos realizarla inclusive va a ser más económico.

 De acuerdo así que bueno vamos a ver vamos a ver mi planteamiento y espero que os guste aquí tenemos el primer esquema el esquema de la cocina el agua suele entrar cerca de la cocina porque allí es donde solemos tener nuestro aparato de producción de agua caliente siempre bajo mi punto de vista vamos a llevar las instalaciones de agua las tuberías de agua por el falso techo por arriba si nosotros.

Estamos realizando una reforma en la toma de agua de donde venga la llevaremos al falso techo y si es una obra nueva pues también evidentemente el agua puede venir por un asunto puede venir por el patio por cualquier lado pero si es reforma vamos a intentar eliminar la mayor cantidad de tubo antiguo imaginaros que es tubo de acero pues lo quitamos si es tubo de cobre pues evidentemente también lo deberíamos llevar en plásticos.

Que son materiales mucho más eficientes en la actualidad por lo tanto vamos a partir de que nosotros ya hemos llevado nuestra tubería por el falso techo por arriba y qué diámetro debería ser pues eso va a depender de los suministros que tengamos en esa vivienda si tenemos una cocina y un aseo las tuberías no tendrán por qué ser de un diámetro mayor de 20 hablando para plástico.

Para cobre pues igual 18 para 34 pero bueno a cero ya vamos a contar que no lo vamos a colocar así que vamos por arriba con nuestra tubería de 20 a 25 o de 18 a 22 en cobre y lo primero que vamos a hacer vamos a hacer un ramal, por ejemplo: para al baño y al aseo imaginaros que tenemos un baño y un aseo.

Hacemos un ramal de agua fría para baño aseo seguimos nuestra instalación en la cocina y colocamos unas llaves que llamo yo de cuarto húmedo son estas llaves de corte que esa estancia en este caso sería para la cocina luego pondríamos también para nuestro aseo y para nuestro baño hay diferentes tipos por ejemplo:

 Están en cobre y en ésta tendríamos que hacer la figura de retorno también en otros materiales para plástico estas que son en el agua vendría y volvería a lo que es nuestro falso techo estas llaves yo las creo imprescindibles las llaves de cuartos húmedo que vamos a colocar aquí seguimos con el agua fría venimos de la general llave de corte de esta estancia y nos vamos a la caldera, por ejemplo:

 En esta distribución en la caldera se va a producir el agua caliente llevamos el agua caliente hasta arriba y volvemos para poner una llave de cuarto medio la suelo colocar encima de las puertas, pero bueno eso ya buscaré vosotros el sitio más adecuado para vuestra estética o vuestra conveniencia volvemos al techo y ya vamos a distribuir conjuntamente, por ejemplo:

 Al fregadero agua caliente y agua fría que vamos a dejar las tomas a 15 centímetros una de otra esas siempre son las distancias 15 centímetros del agua fría de lo caliente y aquí vamos a ramificar la altura de las tomas será 65 centímetros y ramificamos imaginaros que tenemos lava vajillas y lavadora ponemos una T para luego desde aquí abajo desde el mueble del fregadero que es donde yo siempre centralizo todo.

Tanto las tomas de agua como las aguas frías conectar nuestros aparatos de lavado los desagües pues también los centralizamos debajo del mueble de lo que sería el fregadero hacemos la toma para el fregadero y luego podemos hacer dos más una para cada aparato de limpieza también podríamos hacer una y centralizar estos desagües luego en el sifón de del fregadero este esquema es muy importante es súper limpio.

 Porque siempre vamos a ver dónde están nuestras tuberías no nos vamos a cruzar con los desagües imaginaros que tenemos aquí la toma y tenemos que llevar a agua fría muchas veces nos cruzamos con los desagües de este modo vamos a hacer todo muy limpio muy seguro y va a ser muy eficiente un esquema sencillo sería este.

Venimos por el falso texto y bajamos nuestra toma de agua caliente también bajamos nuestra toma de agua fría dejamos las tomas a 15 centímetros acordaros del invento ese que hicimos para dejar las tomas bien nivelada sí exactamente a 15 centímetros la distancia de 15 centímetros es vital sobre todo para nuestro plato nuestras duchas y nuestras bañeras.

También existen unas placas o inclusive podemos recibirlas con otro invento para dejarlo todo bien nivelado y todo bien puesto esto es muy importante que todo quede bien decoroso cuando ya hemos azulejado y que la toma esté en un aquí y otra aquí eso es una fealdad inclusive en ocasiones puede poner problema a la hora de colocar nuestros sanitarios.

Falso techo y para abajo vamos a seguir dando suministro a la casa ahora toca la bañera seguimos por el falso techo el diámetro de las tuberías me gusta a mí el reticulado y suelo poner en 20 y además 20 para todo para cualquier suministro 20 yo no tengo piezas de 20 16 yo pongo 20 para cualquier suministro de nuestro aseo inclusive de nuestro baño pero bueno aquí he puesto los diámetros pues para que tengáis una referencia del requerimiento.

De acuerdo entonces venir por el falso techo volvemos a hacer nuestras llaves de cuarto medo para cortar el agua en nuestro baño y vamos bajando verticalmente siempre hasta las alturas que requieran nuestros sanitarios, por ejemplo: en el caso del inodoro si es de tanque alto lo dejaríamos más o menos a la altura de 58 cm.

Eso también tendríamos que verificarlo porque no todos los inodoros son iguales si es de tanque abajo yo lo sólo dejaron los 20 cm pero siempre insisto que me decepcionó es necio no siempre de dónde de cómo es ese modelo porque ahora hay un montón de modelos que si no te aseguras la lías.

Entonces nos aseguramos para saber exactamente dónde ponemos las tomas de agua referente al desagüe la toma si tenemos un inodoro de toma superior serían 18 centímetros con referencia al suelo acabado si es de toma inferior a unos 21 centímetros de lo que sería la pared estas son las medidas en la mayoría de países.

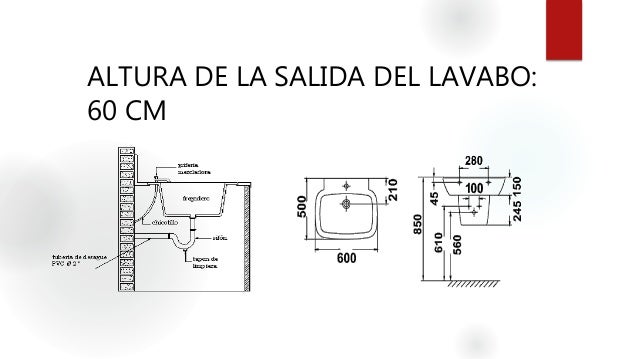

En algunos países la toma inferior sería de 30 a 33 centímetros dependiendo donde de esto nos tendríamos que asegurar sobre todo en Latino américa de acuerdo suministramos las distancias serían 15 centímetros del agua fría el agua caliente y el bidé las tomas de vida y las dejaríamos a 20 centímetros del suelo y el desagüe a 12 tubería de 40 m bajamos a nuestro lavabo.

Igualmente tomas a 15 centímetros y 60 con respecto a lo que es el suelo acabado el desagüe 54 mm y también con un con un tubo de desagüe de 40 milímetros la bañera yo la llevo siempre a 20 antes cuando la instalación de cobre la llevaba a 18 milímetros e imprescindible esta distancia de 15 centímetros entre toma de agua fría y agua caliente la altura pues entre 65 y 70 esto va a depender un poquito de si tenemos que subir un poco la bañera.

Todas formas si lo colocamos a los 70 nunca va a estar mal si logramos al 80 lo que es muy alta así que más o menos a estas alturas, pero siempre nos seleccionamos los desagües yo suelo dejar la tubería flexible y cuando colocó con el albañil la bañera es cuando compongo el sifón y ya corto donde me viene bien el aseo es exactamente el mismo esquema.

Venimos con tubería de 20 si son plásticos de cobre a 18 bueno más o menos para tubos modernos unos 20 hacemos lo mismo bajamos para poner nuestra llave del cuarto húmedo insisto que yo la suelo colocar encima de las puertas y hacemos lo mismo bajamos a nuestro inodoro bajamos a nuestra bidé si es que lo tenemos a nuestro lavabo con la misma medidas evidentemente.

 La medida de la ducha la longitud de la ducha son diferentes es alrededor de un metro veinte en acabado y sobre todo 15 centímetros entre toma agua fría y agua caliente eso es imprescindible porque si no a la hora de colocar el grifo la vamos a liar buena de acuerdo así que 120 más o menos siempre con las especificaciones que vosotros queráis pero 120 siempre quedaría bien y el tubo flexible para el desagüe pues como hemos hecho con la bañera.

De este modo si nosotros tenemos estas instalaciones si nosotros queremos colocar un espejo por ejemplo: hay que taladrar y tú sabes que el agua viene por aquí ya sabes dónde no picar si hemos dicho que las tuberías están a 15 centímetros evidentemente en un rango de 120 por nota la gramos sin embargo si nosotros hubiéramos hecho otro tipo de instalación que se suele ver por ahí que los tubos no sabes exactamente a qué altura van sí igual el que está hecho la reforma de la cruza por aquí y te cruzan te tiene que hacer no sé qué porque se te estaba cruzando con el desagüe y no libraba la pared.

Bueno un lío igual taladra aquí tienes un tubo o dicen o no que aquí no puede haber un tubo vamos a encontrar esto resulta que los tubos te vienen por aquí para conectar esto y está fastidiado ya tienes ahí pues un taladro entonces de este modo todo va recto tenemos la mínima cantidad de co2 la misma cantidad de piezas poca tubería y todo va a ir mucho más eficiente vamos a aprovechar mucho mejor el agua.

todo va a quedar muy estético si seguimos las estas medidas así que la obra va a ser realmente espectacular y nos va a quedar todo muy bien y si nosotros no dedicamos a esto el cliente va a quedar súper satisfecho y si lo hacemos nosotros para nuestra casa sabemos que esto es un buen trabajo espero que os haya gustado está esquematizan de las instalaciones de fontanería yo creo que es del mejor modo como os he comentado de realizar una instalación.
